Bedienungsanleitung Hydraulikmutter
Ansichten : 22582
Autor : Yuan Feng
Updatezeit : 2022-05-27 20:12:21
Dieses Produkt ist eine hydraulische Fettpresse, die durch Kombination der Leistung und Eigenschaften in- und ausländischer Produkte entwickelt wurde. Es ist einfach zu bedienen und langlebig, geeignet für Anwendungen, bei denen eine langfristige Druckaufrechterhaltung erforderlich ist. Wie z.B.: Verriegelung von Walzen, Scheren, etc. Für spezifische Parameter kontaktieren Sie uns bitte.
| Diese Anleitung gilt für hydraulische Muttern, die mit einem Inbusschlüssel unter Druck gesetzt werden |
1. Wie Hydraulikmuttern funktionieren
Die hydraulische Mutter ist eine Vorrichtung, die das Werkstück an der Ausrüstung verriegelt. Sie ersetzt die bisherige Form der mechanischen Mutternverriegelung. Sie ist einfach zu bedienen, hat eine große Presskraft und ist sicher und zuverlässig. Der Druckring wird unter Wirkung von Hochdrucköl gegen das zu pressende Werkstück gedrückt, so dass eine entgegengesetzte Kraft zwischen dem Mutterkörper und dem Werkstück erzeugt wird und das Werkstück fest verriegelt wird, während das Spiel des Gewindes beseitigt wird.

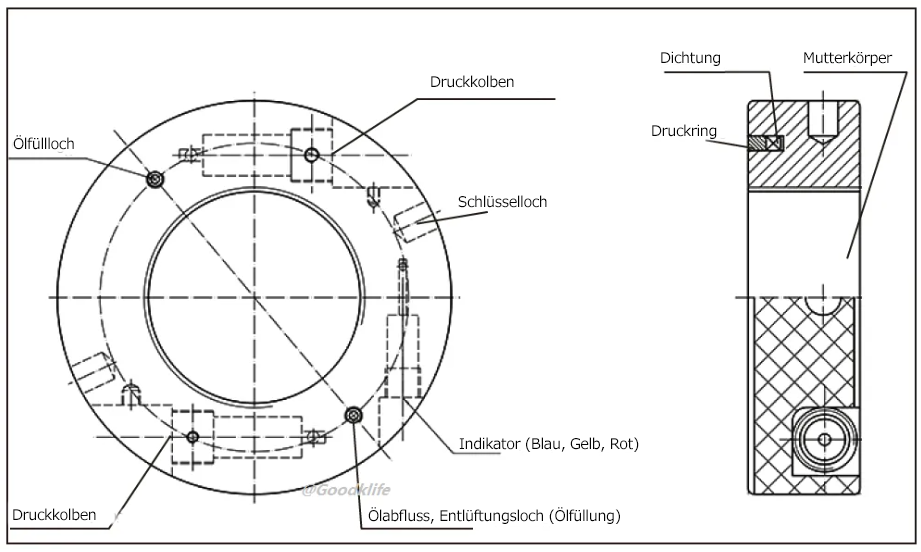

2. Der Aufbau der hydraulischen Mutter
Mutterkörper
Druckring
Druckkolben
Ölablassstopfen
Druckringdichtung
O-Ring des Druckkolbens
3. Der Betriebsprozess der hydraulischen Mutter
Installation
1. Der Druckring wird an seinem Platz installiert.
2. Vor der Installation die 2 (oder 3) Druckkolben lockern.
3. Die hydraulische Mutter in die Gewindewelle schrauben. Der Druckring befindet sich auf der Seite des zu pressenden Werkstücks, und der Druckring und das zu pressende Werkstück sollten so fest wie möglich gepresst werden, und der Druckring sollte vollständig auf den Boden des Zylinders zurückkehren.
4. Langsam die 2 (oder 3) Druckkolben jeweils einschrauben. Achten Sie auf die Skala des Anzeigestifts. Sobald die blaue Skalenlinie sichtbar ist, ist der Druck vorhanden. Wenn der Innen-Sechskant-Schlüssel schwer zu drehen ist, ist der Druckvorgang beendet und die Installation abgeschlossen.
Installationshinweise:
※ Beim Einschrauben des Druckkolbens, wenn die rote Skalenlinie des Anzeigestifts leicht freigelegt ist, bitte nicht mehr unter Druck setzen, um eine Beschädigung des Dichtungselements zu vermeiden und damit die hydraulische Mutter nicht normal funktionieren kann.
※ Wenn sich kein Fett in der Ölkammer der hydraulischen Mutter befindet, kann beim Einschrauben des Druckkolbens der Druckring nicht ausgefahren werden und die hydraulische Mutter funktioniert nicht normal.
Demontage
Wenn die hydraulische Mutter entfernt werden muss, verwenden Sie den Inbusschlüssel, um die 2 (oder 3) Druckkolben langsam zu lösen. Nachdem der Druck zwischen dem Druckring und dem gepressten Werkstück beseitigt ist, ziehen Sie die hydraulische Mutter an, um den Druckring zu zwingen, auf den Boden des Ölzylinders zurückzukehren, und schrauben Sie schließlich die hydraulische Mutter ab, um die Demontage erfolgreich abzuschließen.
| Vorsichtsmaßnahmen ●Es muss ein flacher Kontakt zwischen dem Druckring und dem Werkstück bestehen, da sonst der Druckring unter hohem Druck beschädigt wird. ●Fett muss sauber und frei von Verunreinigungen sein. ●Der maximale Hub des Druckrings beträgt 2 mm, darüber fällt der Druckring ab. |
